지열에너지 소개

• 지열에너지는 물, 지하수 및 지하의 열 등의 온도 차를 이용하여 냉. 난방에 활용하는 기술입니다.

• 태양열의 약 47%가 지표면을 통해 지하에 저장되며, 이렇게 태양열을 흡수한 땅속의 온도는 지형에 따라 다르지만 지표면 가까운 땅속의 온도는 대략 10 ℃~20 ℃정도 유지해 열펌프를 이용하는 냉난방시스템에 이용합니다.

• 우리나라 일부 지역의 심부 (지중1~2km)지중온도는 80 ℃정도로서 냉난방에 이용 가능합니다

시스템구성도

• 지열시스템의 종류는 대표적으로 지열을 회수하는 파이프(열교환기) 회로구성에 따라 폐회로(Closed Loop)와 개방회로(O-Pen Loop)로 구분됩니다

-일반적으로 적용되는 폐회로는 파이프가 폐회로로 구성되어 있는데, 파이프 내에는 지열을 회수(열교환) 하기 위한 열매가 순환되며, 파이프의 재질은 고밀도 폴리에칠렌이 사용됩니다.

-폐회로 시스템(폐쇄형)은 루프의 형태에 따라 수직, 수평루프시스템으로 구분되는데 수직으로 100~150m, 수평으로는 1.2~1.8m정도 깊이로 묻히게 되며 상대적으로 냉난방부하가 적은 곳에 쓰입니다.

-개방회로는 수원지, 호수, 강, 우물 등에서 공급받은 물을 운반하는 파이프가 개방되어 있는 것으로 풍부한 수원지가 있는 곳에서 적용 될 수 있습니다.

-폐회로가 파이프 내의 열매(물 또는 부동액)와 지열source가 열교환 되는것에 비해 개방회로는 파이프 내로 직접지열 source가 회수되므로 열전달 효과가 높고 설치비용이 저렴한 장점이 있으나 폐회로에 비해 보수가 필요한 단점이 있습니다.

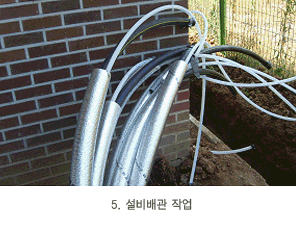

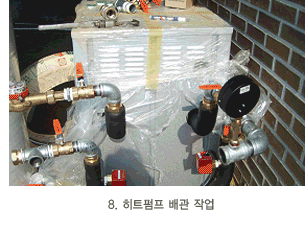

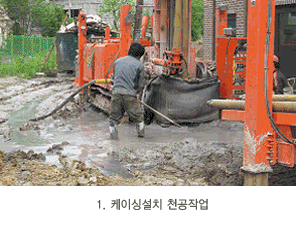

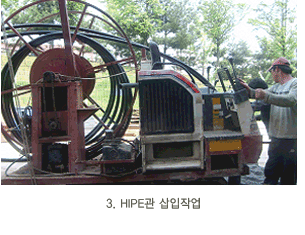

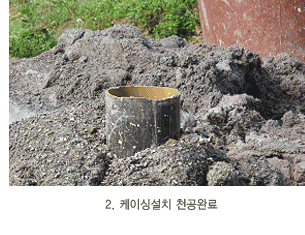

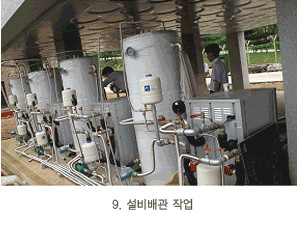

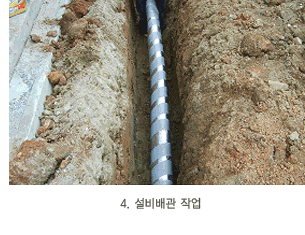

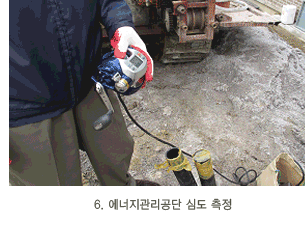

지열설치공정

지열 시공실적 표

구 분	사 업 명	시공실적	집열면적
2010년	그린홈(단독주택)	단독주택 20가구 보급	350 kW
2011년	그린홈(단독주택)	단독주택 26가구 보급	455 kW
	그린홈(그린빌리지)	설악면 엄소리 외 33가구 보급	577 kW
2012년	그린홈(단독주택)	단독주택 48가구 보급	840 kW
2013년	주택지원(단독주택)	단독주택 45호	787.5 ㎾
2014년	주택지원(단독주택)	단독주택 29호	507.5 kW
	주택지원(그린빌리지)	단독주택 1호	17.5 kW
2015년	주택지원(단독주택)	단독주택 18호	315 kW
2016년	주택지원(단독주택)	단독주택 11호	192.5 kW
합 계			4,042 kW
